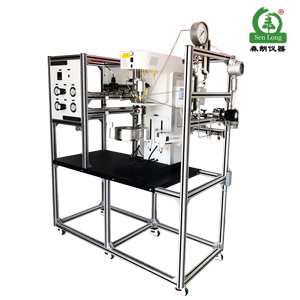

天然氣水合物巖心樣品制備裝置

天然氣水合物是一種或幾種烴類氣體在一定的溫度和壓力下和水作用生成的一種非化學計量的籠型晶體水合物。形成天然氣水合物的主要成分是甲烷。

   北京世紀森朗公司設計生產的微型反應設備，天然氣水合物巖心樣品制備與監測裝置主要目的是通過實驗室條件模擬壓力、溫度、氣液比等條件，研究天然氣水合物的生成過程，通過壓力、溫度、電阻、超聲波等檢測手段判斷水合物生成，并通過電阻場檢測數據形成動態圖像，達到內部水合物生成可視化的目的，通過超聲波檢測數據進行對比分析，校驗電阻層析成像技術監測效果與準確性。

  天然氣水合物巖心樣品制備與監測裝置采用模塊化設計，便于安裝、維護及后期升級改造，便于后期擴大試驗方法。主要增壓系統，反應系統：AutoChem夾套全自動反應釜,低溫環境系統，檢測系統組成

天然氣水合物巖心樣品制備裝置主要特點：

1.設備系統能夠在實驗室內合成多類型天然氣水合物，同時進行電阻率成像監測和聲學探測的測試，實現針對于我國海域不同類型水合物儲層特性樣品的制備并提供配套的監測測試方法。

2.采用電阻層析成像技術監測沉積物中水合物的分布情況。

3.采用聲波測試儀測試不同類型含水合物沉積物巖心的縱橫波。

4.設備系統裝置可在高壓反應釜內原位生成不同類型的天然氣水合物樣品；模擬地層壓力、溫度，沉積物、水填裝及內筒的探頭封裝簡便易行；測試過程全部智能化。

5.天然氣水合物巖心樣品制備采用模塊化設計，實驗?zāi)K、數據采集模塊、控溫模塊、控壓模塊以及電學模塊、聲學模塊等可交互式組合。

 1000ml夾套式觸屏全自動反應釜

世紀森朗AUTOCHEM系統夾套式觸屏全自動微型反應釜作為一種高壓化學反應器，適用于當今各種實驗室對高溫、高壓化學反應的研究應用及過程控制，是化工行業傳統的研發生產設備，特別是在液-液混合、氣-液反應、氣-液-粉混合等傳統工藝中發揮重要的作用，故為相關科研所必須的重要儀器設備，可使各種化工物料在較高的壓力和溫度下充分?jǐn)嚢?，以?qiáng)化傳質和傳熱過程，現已廣泛應用于催化過程、催化劑制備、石油、化工、有機合成、高分子材料聚合、食品和和生物質的化學轉化等研究領域。

夾套式觸屏自動反應釜為臺式微型反應釜，釜頭固定式、整機一體化設計，結構合理，功能完善，中文菜單、輕松使用；全新觸摸屏式操作，是目前市場上高科技的實驗室反應設備，也是中國目前一款領先進口的反應器；加熱系統與下釜體均采用電動升降模塊，左右旋轉90度，便于實驗操作；控制系統配備雙控溫模塊（釜內與加熱器），自動進水降溫功能，超溫、超壓及故障聲光報警功能，恒溫定時及程序升溫等功能；釜體與釜蓋之間采用更為安全簡便的機械手式卡環快拆卸方式 極大的方便了反應釜的拆卸工作，提高工作效率。

AC1000夾套式觸屏全自動反應釜技術參數描述：

一．1000ml夾套式觸屏全自動反應釜主機部分：

    1.1臺式，固定頭式反應釜，雙電動升降系統，行程為300mm，且左右90度旋轉

1.2有效容積：1000ml，全容積≥1000ml

1.3釜蓋、釜體材質、內部構件均為：316L不銹鋼材質

1.4攪拌驅動器，材質：316L不銹鋼

1.5復合高溫密封墊片，快開卡環式密封結構，A型雙線密封

1.6工作壓力/溫度：10Mpa，350℃

1.7加熱爐，電動升降，行程300mm，且左右90度旋轉加熱功率1.2KW

1.8攪拌轉速控制模塊和自動冷卻水控制模塊

1.9壓力數字顯示和超壓保護模塊，帶壓力傳感器

1.10 PID程序控溫模塊

二．1升觸屏夾套式全自動反應釜釜蓋部分：

1.1雙量程指針壓力表量程0~16Mpa及高精度壓力變送器

1.2安全防爆閥，爆破值12.5Mpa

1.3熱電偶套管和K型熱電偶，用于測量反應釜物料溫度，材質316L不銹鋼

1.4氣體釋放閥，用于排空反應釜內的氣體，釋放壓力，材質316L不銹鋼

1.5液體采樣閥，用于進氣、進液和帶壓下取液體物料，材質316L不銹鋼

1.6內置冷卻水盤管，用于反應結束后快速降溫，材質316L不銹鋼

1.7磁耦驅動機械攪拌器，配備四葉模具推進槳式（標配），材質316L不銹鋼

1.8直聯攪拌驅動電機：無級調速，轉速0-1200轉/分鐘

三．1000ml夾套式觸屏全自動反應釜控制部分：

3.1七寸高亮度TFT液晶顯示觸摸屏，顯示內容豐富全面，無視野死角

  3.2 身份識別功能，可分級操控

  3.3 溫度數字顯示，雙路內外控溫監測功能

  3.4 壓力數字顯示，并帶超高壓保護功能

3.5壓力、溫度、轉速、扭矩、報警定時實時在線曲線顯示功能

3.6 可升級為移動端遠程操作控制功能

3.7 分段程序溫度控制功能，可設定多段實驗條件升溫模式，全新AI人工智慧邏輯PID算法，實現對復雜，長滯后對象的無超調無欠調控制

3.8 實驗數據自動存儲，自帶數據記錄功能，可以顯示實時數據、歷史數據，并提供報表形式的記錄數據及報警記錄功能

3.9配備U盤導出功能，可通過在電腦上做進一步分析處理，便于長時間保存實驗數據，以用于論文學術研究

3.10電源配置:200 - 240 V /AC，50 - 60 Hz

3.11整機尺寸：550（加控制系統250）×550×950

論證綜合評價

經過市場搜索、發表的文獻及論文中查找、實驗室中的使用情況，北京世紀森朗反應釜擁有知識產權多，產品線全，基本能夠占有70%以上實驗室市場，而且在日常的使用中都保持良好的狀態，客戶反應比較共同的特點就是安全性能高，操作簡便，密封形式效果好，維護簡單，故障率低，重復性強。世紀森朗品牌產品主要應用于中國科學院、中國農業科學研究院、中國石油集團下屬研究院、中國石化集團下屬研究院、國內重點實驗室、985及211重點院校配套實驗室，均屬于研究型客戶。利用世紀森朗反應釜進行研究的文獻發表于世界各國。其設計結構獨特、操作便利、安全性能高、拓展性強、控制系統先進等優點成為已有客戶主要反饋的優點。因?yàn)槭袌?chǎng)占有高，所以生產數量大，采用無縫銜接的管理生產，在確保質量的前提下，生產量也遠遠超于其它品牌，而且貨期較短。就品牌歷史、廠家實力、技術特點、市場占有率等幾方面進行綜合考慮，建議選購世紀森朗全自動微型高壓反應釜用于研發實驗工作。

鑄就實驗室反應釜主流影響力，助力中國科研事業發展。世紀森朗擁有著十多年微型高壓反應釜加工技術經驗和反應設備核心技術，可為用戶定制加工適應不同實驗體系的反應設備，并保證其安全、穩定、操作簡便。
